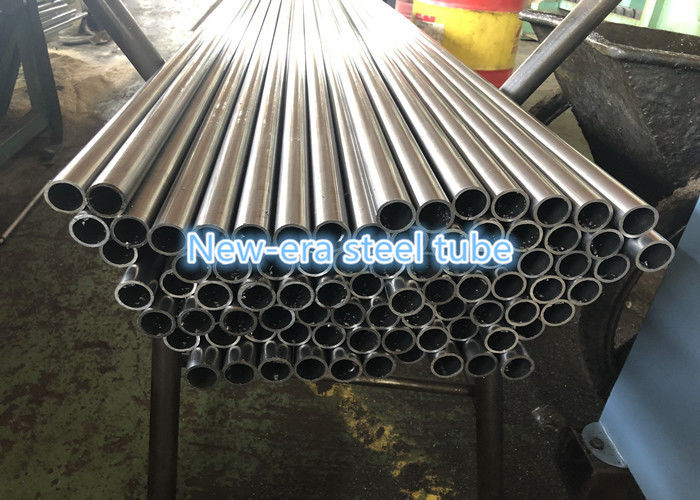

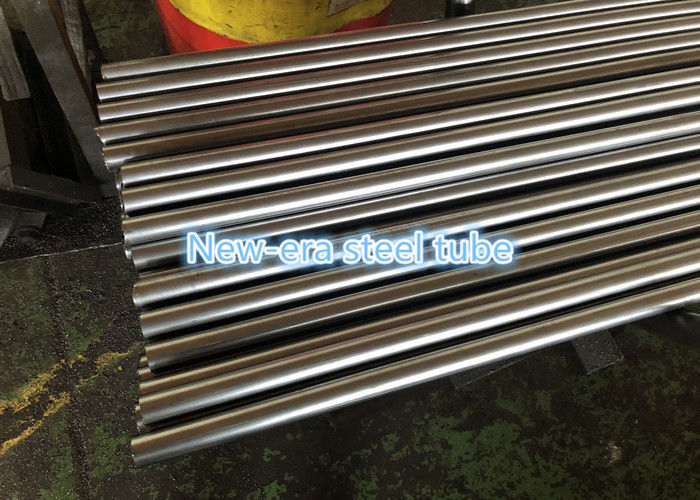

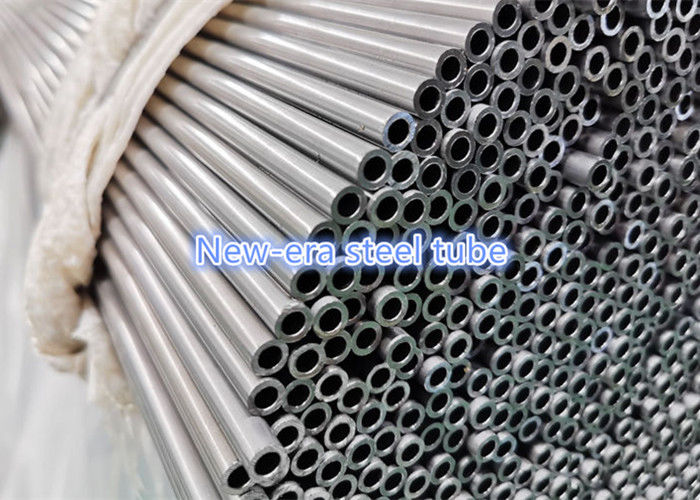

DIN2391 प्रेसिजन सीमलेस स्टील ट्यूब

‌DIN 2391 प्रेसिजन सीमलेस स्टील ट्यूब

St35, ST45, ST52, NBK / GBK / CW / SR

1.‌मूल विनिर्देश‌

• ‌मानक‌: डीआईएन 2391 (शीत खींचे गए सटीक निर्बाध स्टील ट्यूबों के लिए जर्मन औद्योगिक मानक) 1.
• ‌सामग्री‌: कार्बन स्टील (जैसे, ST52 ग्रेड) 8, यांत्रिक और हाइड्रोलिक अनुप्रयोगों के लिए उपयुक्त 6.
• ‌सतह उपचार‌: विकल्पों में फॉस्फेटिंग (विरोधी संक्षारण उपचार) शामिल है 4और तेज/चमकदार सतहें (बेहतर चिकनाई)

2.‌निर्माण प्रक्रिया‌

• ‌शीत रेखाचित्र‌: परिशुद्धता ठंडी खींच प्रक्रिया आयामी सटीकता और यांत्रिक शक्ति सुनिश्चित करती है
• ‌शहद‌: हाइड्रोलिक प्रणालियों के लिए अति चिकनी आंतरिक सतहों को प्राप्त करने के लिए पोस्ट-प्रोसेसिंग

3.‌आयाम और सहिष्णुता‌

• ‌बाहरी व्यास (OD)‌: 6-168 मिमी
• ‌दीवार की मोटाई‌: निर्दिष्ट मोटाई के ± 8% के भीतर सहिष्णुता
• ‌लम्बाई‌: 5.8M / 6M / 11.8M, यादृच्छिक लंबाई 5-5.8M

4.‌यांत्रिक गुण‌

• उच्च दबाव प्रतिरोध और उत्कृष्ट भार सहन क्षमता
• कठोर सहिष्णुता और संरचनात्मक अखंडता की आवश्यकता वाले अनुप्रयोगों के लिए अनुकूलित

5.‌प्रमुख विशेषताएं‌

• ‌उच्च परिशुद्धता‌: जटिल इकट्ठा में निर्बाध एकीकरण के लिए तंग आयामी सहिष्णुता
• ‌सतह की गुणवत्ता‌: चमकदार या तेज सतहें घर्षण को कम करती हैं और हाइड्रोलिक/न्यूमेटिक सिस्टम में स्वच्छता को बढ़ाती हैं
• ‌स्थायित्व‌: ठंड-प्रक्रियाओं से बढ़ी हुई ताकत

6.‌आवेदन‌

• ‌हाइड्रोलिक/न्यूमेटिक सिस्टम‌: सिलेंडर ट्यूबिंग और पाइपलाइन
• ‌मोटर वाहन‌: उच्च आयामी स्थिरता की आवश्यकता वाले सटीक घटक
• ‌भारी मशीनरी‌: मैकेनिकल इंजीनियरिंग में संरचनात्मक भाग

• कमरे के तापमान पर यांत्रिक गुण
  स्टील ग्रेड		डिलीवरी की शर्त के लिए न्यूनतम मान
  स्टील का नाम	स्टील संख्या	BK		बीकेडब्ल्यू		बीकेएस			GBK		एनबीके
  		आरएम	%	आरएम	%	आरएम	रिएच	%	आरएम	%	आरएम	रिएच	%
  		एमपीए		एमपीए		एमपीए	एमपीए		एमपीए		एमपीए	एमपीए
  35	1.0308	480	6	420	10	420	315	14	315	25	340 से 470 तक	235	25

• मानक	ग्रेड		रासायनिक घटक (%)
  	प्रतीक	सामग्री नं.	सी	हाँ	एमएन	पी	एस
  DIN2391	35	1.0308	≤0.17	≤0.35	≥0.40	≤0.025	≤0.025

कीवर्डः DIN2391, सटीक निर्बाध स्टील ट्यूब, स्टील ट्यूब, निर्बाध स्टील ट्यूब
